انتخاب هوشمندانه سخت افزار و تجهیزات شبکه
اگر شبکه شما در مجاورت کابلهای برق، موتورهای الکتریکی، تجهیزات صنعتی یا منابع تداخل الکترومغناطیسی قرار دارد، انتخاب کابل شبکه اهمیت بیشتری پیدا میکند. تداخل الکترومغناطیسی میتواند در شرایط نامناسب بر کیفیت انتقال داده اثر بگذارد و باعث افزایش خطاهای ارتباطی یا کاهش پایداری لینک شود.
اما آیا برای جلوگیری از نویز همیشه باید کابل شیلددار بخریم؟ آیا کابل CAT6 SFTP از CAT6 UTP بهتر است؟ و آیا انتخاب کابل با رده بالاتر میتواند تمام مشکلات نویز شبکه را برطرف کند؟
پاسخ این پرسش‌ها به شرایط نصب، شدت و نوع تداخل، ساختار کابل، کیفیت اتصالات، تجهیزات شبکه و نحوه اجرای کابلکشی بستگی دارد.
کابل شبکه ضد نویز اصطلاحی رایج برای کابل‌هایی است که با طراحی مناسب، در برابر اثرات تداخل الکترومغناطیسی و هم‌شنوایی عملکرد کنترل‌شده‌ای دارند. این اصطلاح به‌تنهایی یک رده استاندارد یا تضمین مستقل برای کیفیت کابل نیست. برای انتخاب صحیح، باید مشخصات فنی و انطباق محصول با استانداردهای معتبر بررسی شود.
در این راهنما، انواع کابلهای شبکه، تفاوت ساختارهای شیلدینگ، جنس مغزی، کاربرد کابلهای داخلی و Outdoor، الزامات نصب و روش‌های تست را بررسی می‌کنیم تا بتوانید براساس نیاز واقعی شبکه تصمیم بگیرید.
کابل شیلددار ممکن است در شرایط زیر انتخاب مناسبی باشد:
در مقابل، در بسیاری از شبکههای اداری و خانگی، کابل UTP استاندارد و باکیفیت میتواند انتخاب کاملاً مناسبی باشد؛ مشروط بر اینکه الزامات مسیر، طول لینک و شرایط نصب رعایت شوند.
استانداردهای کابلکشی ساخت‌یافته، از جمله خانواده استانداردهای ISO/IEC 11801 و ANSI/TIA-568.2-E، مبنای مناسبی برای بررسی الزامات عملکرد کابل و اجزای آن هستند.
نکته مهم برای خرید: قبل از انتخاب کابل شیلددار، ابتدا منبع احتمالی نویز و شرایط مسیر را بررسی کنید. اگر مشکل از طراحی مسیر، اتصالات یا تجهیزات باشد، تعویض کابل به‌تنهایی لزوماً آن را برطرف نمی‌کند.
تداخل الکترومغناطیسی زمانی رخ میدهد که میدان‌های الکترومغناطیسی خارجی بر سیگنال منتقل‌شده در کابل اثر بگذارند. برخی از منابع رایج این تداخل عبارت‌اند از:
موتورهای الکتریکی و تجهیزات صنعتی
درایوهای کنترل دور موتور و اینورترها
تجهیزات جوشکاری و برخی منابع تغذیه
کابلهای برق، بهویژه در مسیرهای دارای شرایط نامناسب کابلکشی
تجهیزات رادیویی و فرستنده‌های نزدیک به مسیر کابل
شدت تأثیر این منابع به فاصله، نوع کابل، نحوه نصب، فرکانس تداخل و کیفیت طراحی مسیر بستگی دارد. برای مثال، عبور طولانی کابل شبکه به‌صورت موازی با کابل برق در یک محیط صنعتی ممکن است نیازمند بررسی دقیق‌تری باشد.
در چنین شرایطی، علاوه بر انتخاب کابل مناسب، رعایت فاصله‌گذاری، استفاده از مسیرهای کابلکشی مناسب و اجرای اصولی سیستم شیلد و همبندی اهمیت دارد.
هم‌شنوایی زمانی رخ میدهد که سیگنال یک زوج سیم بر سیگنال زوج دیگری اثر بگذارد. در کابلهای شبکه، زوج‌های سیم برای کاهش این اثر به‌صورت منظم تابیده می‌شوند و میزان تابیدگی زوجها نیز میتواند متفاوت باشد.
در کابلهای رده بالاتر، طراحی دقیق‌تر ساختار کابل و در برخی مدلها استفاده از جداکننده یا شیلد مجزای زوجها، به کنترل هم‌شنوایی کمک میکند.
باید میان دو مفهوم تفاوت قائل شد:
هم‌شنوایی داخلی: تداخل میان زوج‌های یک کابل.
هم‌شنوایی بیگانه (Alien Crosstalk): تداخل میان زوج‌های کابلهای مجاور، بهویژه در دسته‌کابل‌های متراکم.
این تفاوت در طراحی شبکههای پرتراکم و انتخاب کابل CAT6A اهمیت بیشتری پیدا میکند.
گاهی کاربر با قطعی شبکه، کاهش سرعت یا ناپایداری ارتباط مواجه میشود، اما علت اصلی مشکل، تداخل الکترومغناطیسی نیست. خرابی کانکتور، پانچ نامناسب، شکستگی کابل، تنظیمات نادرست تجهیزات، اشکال در کارت شبکه یا حتی مشکلات سوئیچ می‌توانند علائم مشابهی ایجاد کنند.
به همین دلیل، تعویض کابل با یک مدل گران‌تر یا شیلددار، بدون عیب‌یابی، لزوماً راه‌حل مناسبی نیست.
اگر مشکل تکرارشونده است، بهتر است ابتدا وضعیت فیزیکی کابل و اتصالات بررسی شود و در صورت نیاز، لینک با دستگاه تست مناسب ارزیابی شود.
یکی از رایج‌ترین اشتباهات هنگام خرید کابل شبکه، استفاده از اصطلاحات UTP، FTP، STP و SFTP به‌جای یکدیگر است. این اصطلاحات همیشه در بازار به‌صورت یکسان استفاده نمی‌شوند؛ به همین دلیل، برای مقایسه دقیق باید ساختار واقعی شیلد کابل را بررسی کرد.
در نام‌گذاری ساختاری کابلهای زوج‌تابیده، دو بخش اصلی اهمیت دارند: شیلد کلی دور مجموعه زوجها و شیلد جداگانه دور هر زوج. برای نمونه، در کد S/FTP حرف S به شیلد بافتهشده کلی و FTP به زوج‌های دارای فویل اشاره میکند.

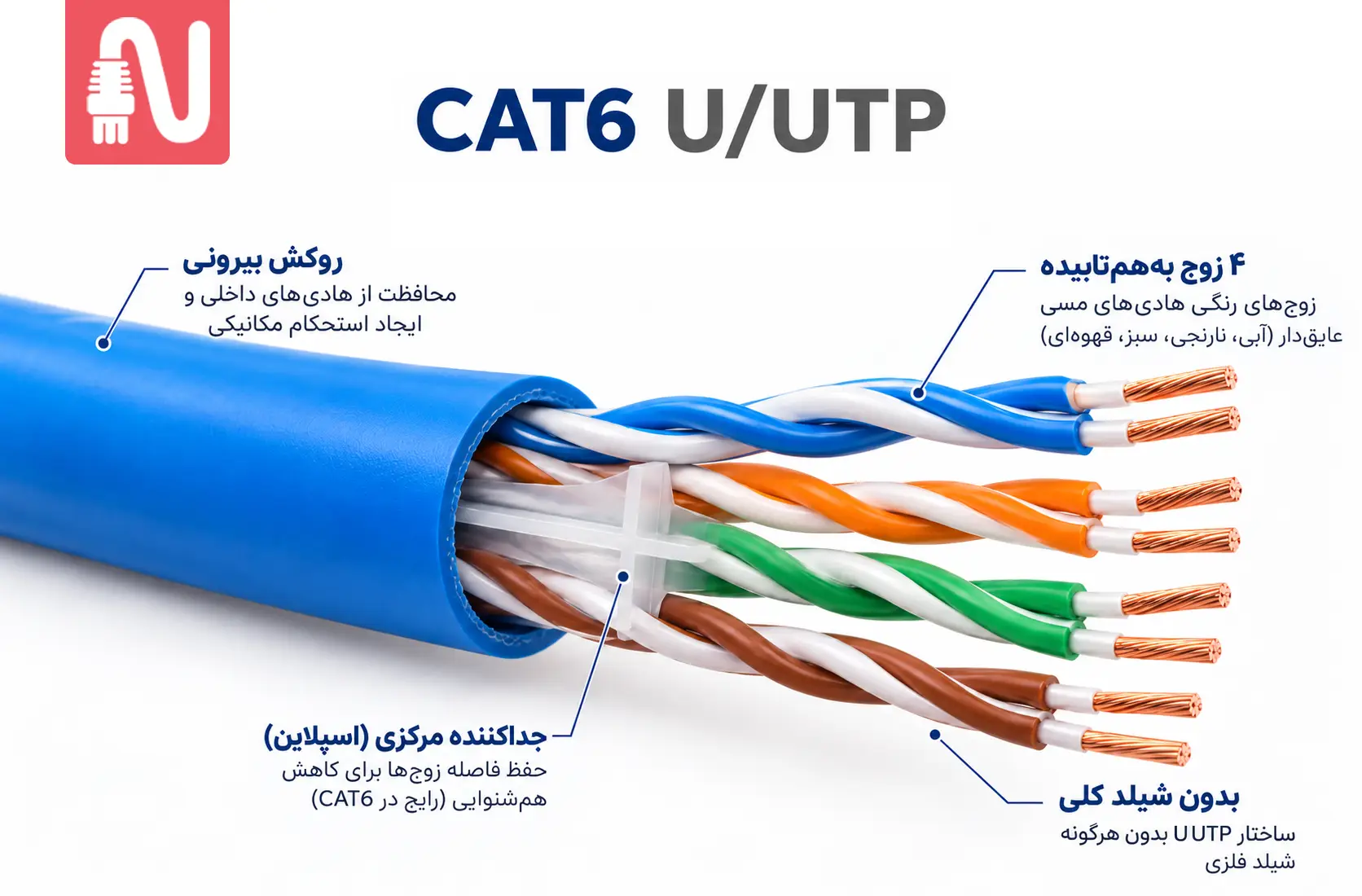

کابل UTP در نام‌گذاری دقیق‌تر، معمولاً با عنوان U/UTP شناخته میشود. در این ساختار، نه دور کل مجموعه زوجها شیلد فلزی وجود دارد و نه هر زوج به‌صورت جداگانه با فویل پوشیده شده است.
این کابل به کمک تابیدگی زوج سیمها و ویژگی‌های الکتریکی طراحی‌شده، الزامات عملکرد انتقال را تأمین میکند.
نصب و سربندی نسبتاً ساده
وزن و هزینه معمولاً کمتر
نیاز نداشتن به مدیریت شیلد فلزی در اتصالات
مناسب برای بسیاری از شبکههای خانگی، اداری و تجاری
در محیط‌هایی که تداخل شدید یا الزامات خاص کنترل تداخل وجود دارد، باید شرایط مسیر و عملکرد کابل دقیق‌تر بررسی شود. البته این به معنای نامناسب بودن تمام کابلهای UTP برای محیطهای صنعتی نیست؛ کیفیت طراحی و مشخصات عملکردی کابل نیز اهمیت دارند.

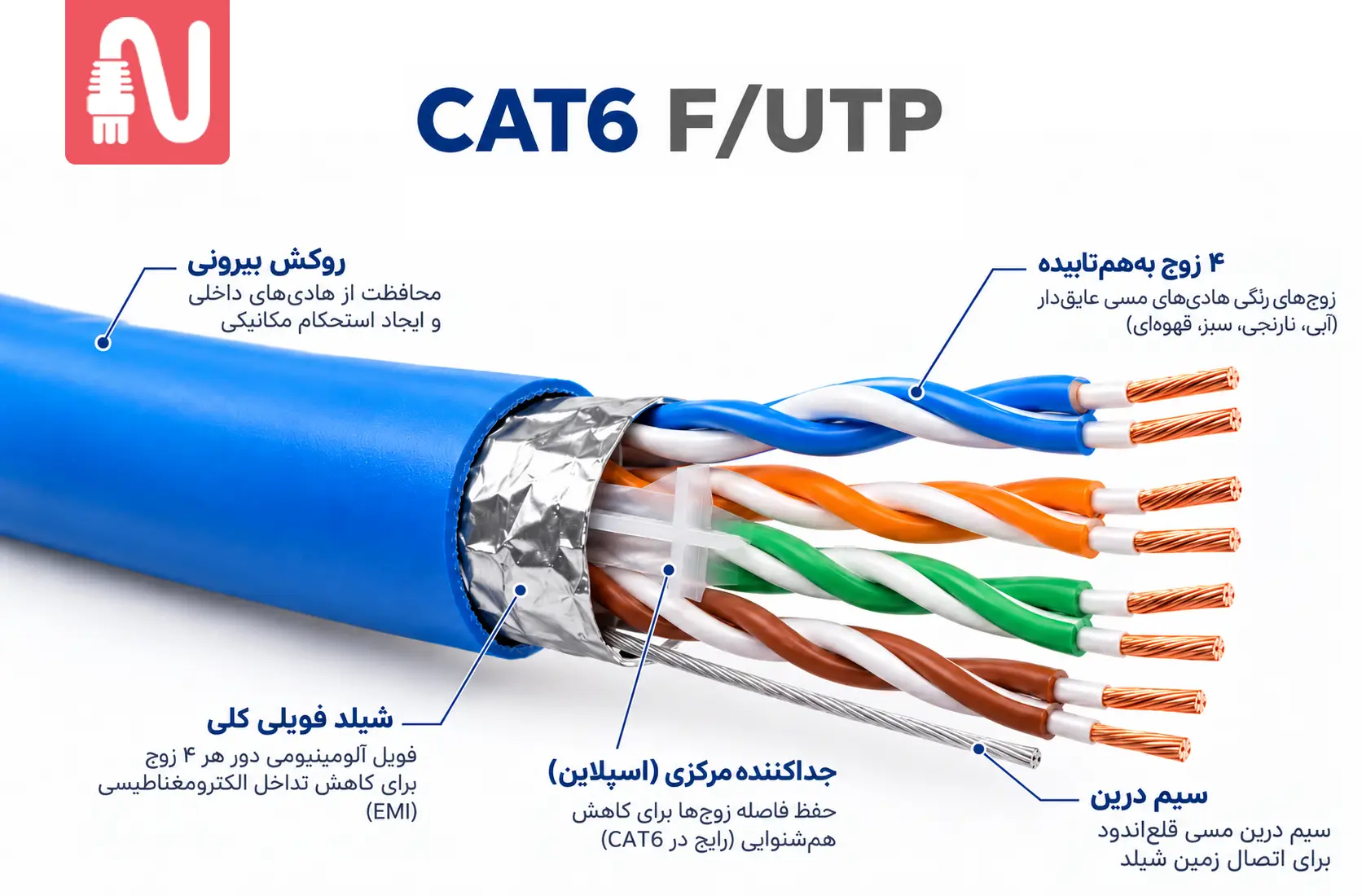

در کابل F/UTP، یک لایه فویل فلزی دور مجموعه چهار زوج سیم قرار دارد، اما خود زوجها شیلد جداگانه ندارند. اصطلاح FTP در بازار اغلب برای این ساختار استفاده میشود.
فویل کلی میتواند در کنترل تداخل الکترومغناطیسی مؤثر باشد، اما عملکرد واقعی به کیفیت ساخت کابل و نحوه اجرای کامل سیستم بستگی دارد.
ایجاد لایه محافظ فلزی دور مجموعه زوجها
امکان استفاده در پروژه‌هایی که شیلد کلی برای آن‌ها در نظر گرفته شده است
معمولاً ساختار ساده‌تری نسبت به کابلهای دارای شیلد مجزای زوجها دارد
استفاده از فویل به‌تنهایی تضمینکننده حذف نویز نیست. در کابلکشی شیلددار باید پیوستگی الکتریکی شیلد، سازگاری کانکتورها و الزامات همبندی و اتصال زمین نیز در طراحی لحاظ شوند.

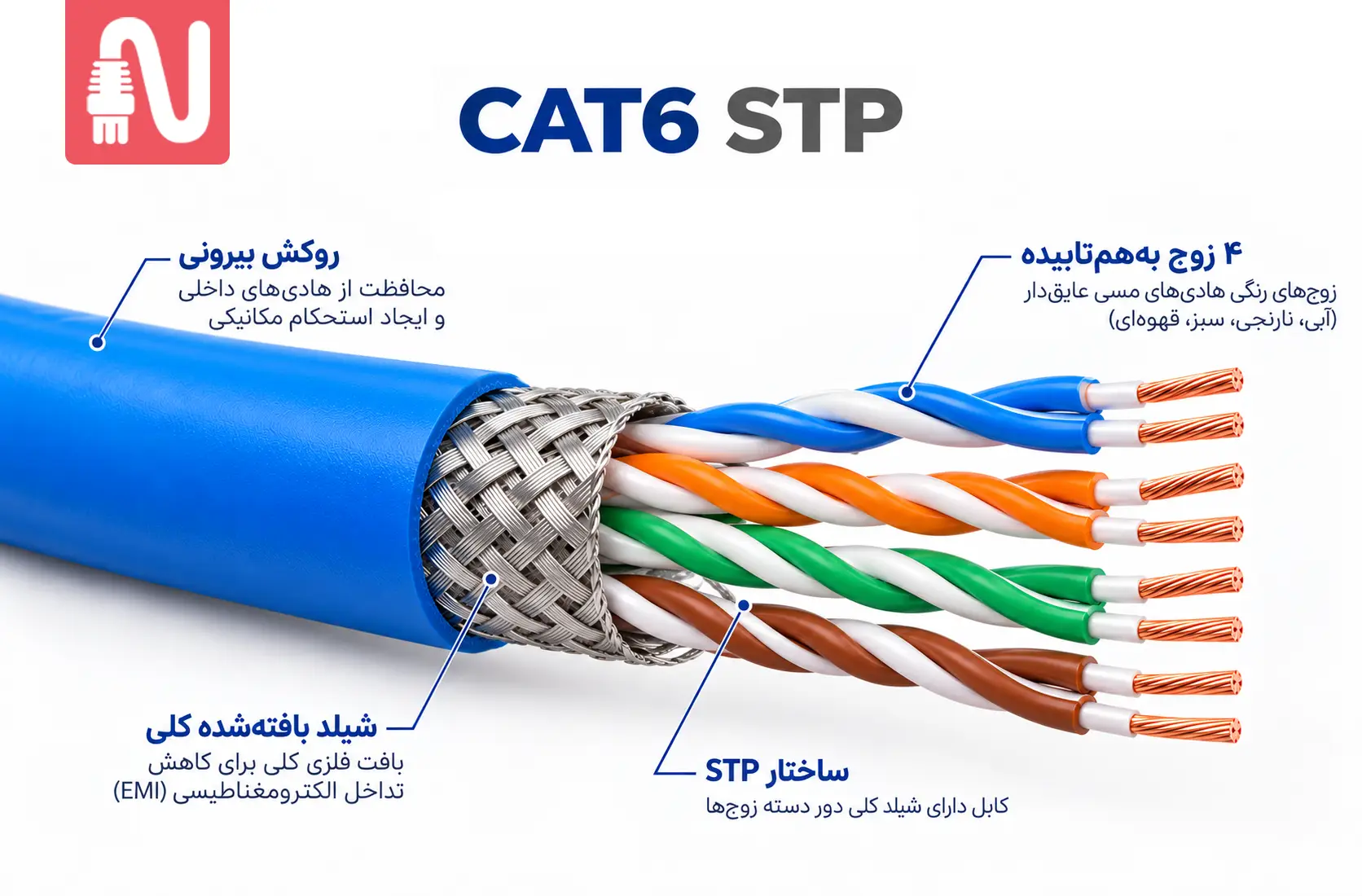

اصطلاح STP در بازار برای چند نوع ساختار شیلددار استفاده میشود. به همین دلیل، فقط دیدن عبارت STP روی بسته‌بندی برای تشخیص نوع محافظت کافی نیست.
برای انتخاب دقیق‌تر، باید مشخص شود کابل دارای کدام ساختار است؛ برای مثال:
شیلد بافتهشده کلی
فویل کلی
فویل مجزا برای هر زوج
ترکیبی از شیلد کلی و فویل زوجها
هنگام خرید، بهتر است کد ساختاری دقیق کابل در دیتاشیت یا مشخصات سازنده بررسی شود.

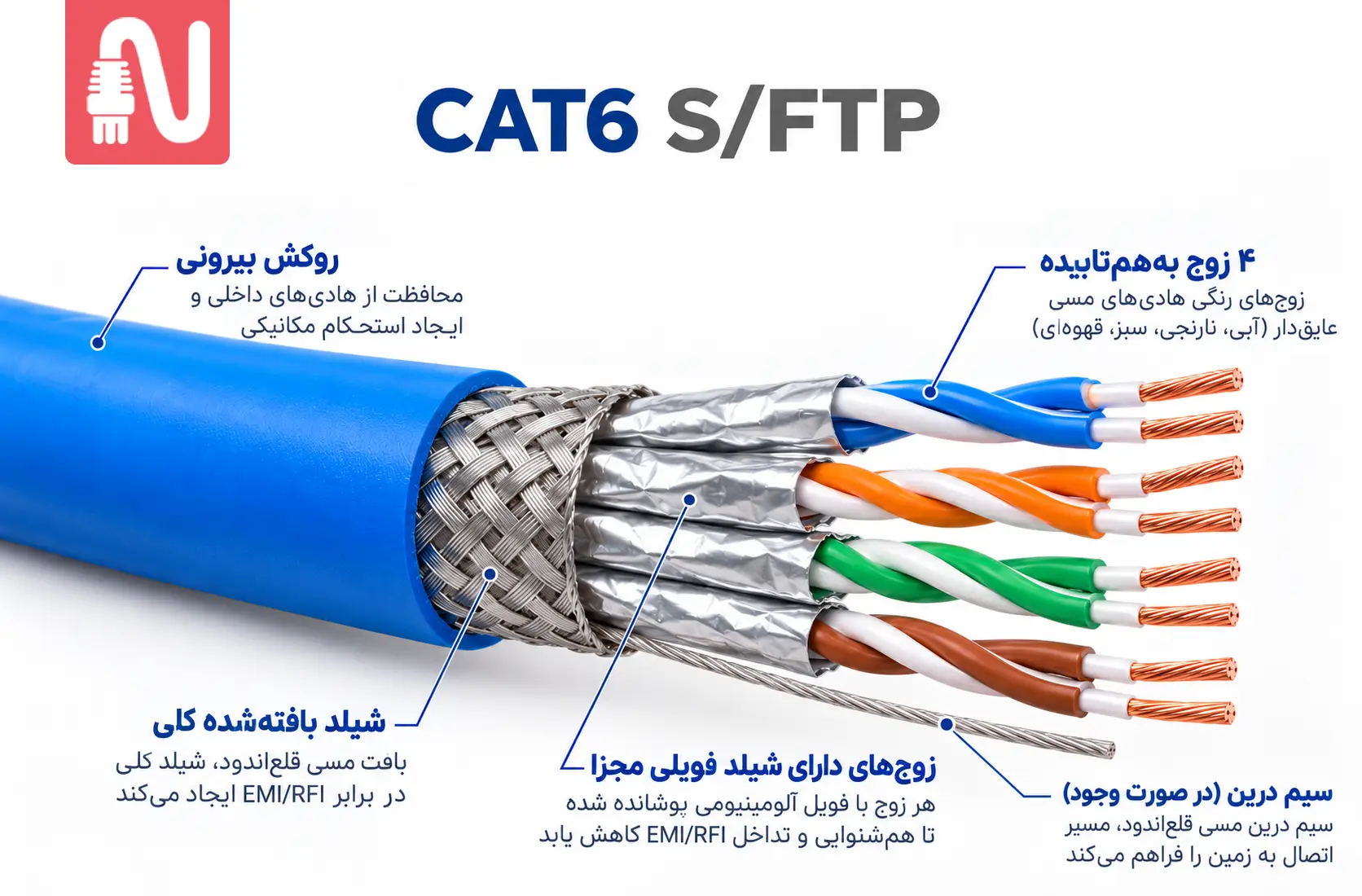

در کابل S/FTP، هر زوج سیم با فویل جداگانه پوشیده میشود و یک شیلد بافتهشده نیز دور مجموعه زوجها قرار می‌گیرد.
این ساختار میتواند در کنترل تداخل خارجی و هم‌شنوایی میان زوجها مؤثر باشد. بااین‌حال، عملکرد آن همچنان به کیفیت محصول، انطباق با مشخصات فنی و اجرای صحیح کابلکشی وابسته است.
شیلد کلی بافتهشده به‌همراه فویل مجزای زوجها
قابلیت استفاده در پروژه‌هایی که این نوع ساختار شیلدینگ برای آن‌ها انتخاب شده است
کمک به کنترل تداخل، در صورت طراحی و نصب صحیح
هزینه خرید ممکن است بیشتر باشد.
سربندی و نصب آن میتواند به دقت بیشتری نیاز داشته باشد.
تجهیزات اتصال و زیرساخت باید با طراحی شیلددار سازگار باشند.
شیلد به‌تنهایی تضمینکننده سرعت بالاتر یا حذف تمام خطاهای شبکه نیست.
| نوع ساختار | شیلد کلی | شیلد مجزای زوجها | کاربرد متداول |
|---|---|---|---|
| U/UTP | ندارد | ندارد | شبکههای معمول اداری و خانگی |
| F/UTP | فویل | ندارد | پروژه‌های نیازمند شیلد کلی |
| U/FTP | ندارد | فویل | پروژه‌هایی با نیاز به کنترل هم‌شنوایی زوجها |
| S/FTP | بافتهشده | فویل | پروژه‌های نیازمند شیلد کلی و محافظت مجزای زوجها |
| SF/UTP | فویل و بافتهشده | ندارد | کاربردهای مشخص با نیاز به شیلد ترکیبی کلی |
نکته : مقادیر بالا خلاصه‌ای از مشخصات متداول این رده‌ها هستند. برای CAT7 و CAT8، مشخصات دقیق کلاس، رابط اتصال و استاندارد مرجع باید در طراحی پروژه بررسی شود.
شبکه خانگی یا دفتر کوچک: در بسیاری از موارد CAT6 انتخاب مناسبی است؛ به شرط آنکه مشخصات کابل و نیاز واقعی شبکه بررسی شده باشد.
شبکه اداری با نیاز به ۱۰ گیگابیت: CAT6A گزینهای مناسب برای طراحی لینک ۱۰ گیگابیتی تا ۱۰۰ متر است.
محیطهای پرتراکم یا صنعتی: علاوه بر رده کابل، نوع شیلد، مشخصات عملکردی در برابر تداخل و روش نصب اهمیت دارند.
مراکز داده با نیاز به سرعت‌های بسیار بالا: CAT8 برای کاربردهای کوتاه‌برد و مشخص طراحی شده است و نباید صرفاً به دلیل عدد بالاتر، جایگزین عمومی CAT6A تلقی شود.
نکته مهم این است که سرعت نهایی شبکه به مجموعه لینک، طول کابل، کیفیت نصب، کانکتورها و قابلیت تجهیزات فعال وابسته است. کابل با رده بالاتر نمی‌تواند محدودیت یک سوئیچ یک گیگابیتی را برطرف کند.
جنس مغزی کابل یکی از معیارهای مهم در خرید کابل شبکه است. دو اصطلاح رایج در این بخش، مس خالص و CCA هستند.
در کابل مسی خالص، هادی از مس ساخته شده است. این ویژگی بهویژه در کابلکشی ساخت‌یافته و کاربردهایی که انتقال پایدار و تغذیه تجهیزات از طریق کابل اهمیت دارند، مهم است. هنگام خرید باید مشخصات هادی، استاندارد محصول و دیتاشیت سازنده بررسی شود؛ زیرا صرف درج عبارت «مسی» روی محصول، به‌تنهایی تضمینکننده کیفیت همه اجزای کابل نیست.
CCA مخفف Copper Clad Aluminum است؛ یعنی هادی آلومینیومی با روکش مس. این کابل‌ها ممکن است قیمت اولیه پایین‌تری داشته باشند، اما از نظر مقاومت الکتریکی با هادی مسی تفاوت دارند. مقاومت بالاتر میتواند افت ولتاژ و تلفات را افزایش دهد. این مسئله در کاربردهای تغذیه از طریق اترنت (PoE)، بهویژه در بارهای بالاتر و مسیرهای طولانی، اهمیت بیشتری دارد.
برای کابلکشی شبکه‌ای که باید با الزامات کابلهای ارتباطی استاندارد مطابقت داشته باشد، کابل مسی خالص و منطبق با مشخصات موردنیاز، انتخاب مطمئنتری است. CCA را نباید صرفاً به دلیل ارزان‌تر بودن یا کوتاه بودن مسیر، جایگزین هم‌ارز کابل مسی استاندارد در نظر گرفت.
| معیار | مس خالص | CCA |
|---|---|---|
| جنس هادی | مس | آلومینیوم با روکش مس |
| مقاومت الکتریکی | کمتر، در سطح مقطع یکسان | بیشتر |
| کاربرد PoE | مناسب در صورت انطباق با مشخصات لازم | نیازمند بررسی جدی؛ جایگزین هم‌ارز کابل مسی استاندارد نیست |
| انتخاب برای کابلکشی ساخت‌یافته | گزینه پیشنهادی در صورت انطباق با استاندارد | نباید بدون احراز انطباق انتخاب شود |
| معیار خرید | دیتاشیت، استاندارد و کیفیت ساخت | صرفاً قیمت پایین‌تر کافی نیست |
هیچ نوع کابلی برای تمام محیط‌ها بهترین گزینه نیست. انتخاب صحیح باید بر اساس شرایط مسیر، نوع تجهیزات، سرعت موردنیاز، طول لینک و میزان تداخل انجام شود.
در یک دفتر معمولی که مسیر کابلکشی به‌درستی طراحی شده و منابع تداخل شدید وجود ندارند، کابل U/UTP از نوع CAT6 یا CAT6A میتواند مناسب باشد. اگر هدف، پشتیبانی از شبکه ۱۰ گیگابیتی در طول استاندارد لینک است، CAT6A انتخاب روشن‌تری خواهد بود. بااین‌حال، انتخاب میان UTP و شیلددار باید بر مبنای شرایط نصب انجام شود، نه این تصور که کابل شیلددار همیشه بهتر است.
در محیط صنعتی، موتورهای الکتریکی، درایوها و تجهیزات قدرت ممکن است منابع قابل‌توجهی از تداخل باشند. در این شرایط، استفاده از کابل شیلددار میتواند بخشی از راهکار باشد؛ اما باید همراه با طراحی مناسب مسیر، تجهیزات اتصال سازگار و اجرای اصولی شیلد و همبندی انجام شود. در چنین محیطی، بررسی مشخصات مقاومت کابل در برابر روغن، مواد شیمیایی، سایش، لرزش و دما نیز ضروری است. کابل شبکه صنعتی صرفاً با داشتن شیلد فلزی به کابل مناسب محیط صنعتی تبدیل نمی‌شود.
برای دوربینهای تحت شبکه، علاوه بر سرعت انتقال داده باید مصرف برق، طول مسیر، افت ولتاژ و شرایط محیطی بررسی شود. کابل مسی استاندارد، کانکتور مناسب و رعایت الزامات نصب در این کاربرد اهمیت دارند. اگر دوربین در فضای باز نصب میشود، باید مشخص شود کابل برای نصب بیرونی، تابش UV و شرایط رطوبتی موردنظر مناسب است یا خیر. برای مسیرهای طولانی‌تر از محدوده استاندارد اترنت روی زوج‌تابیده نیز باید راهکار مناسب، مانند سوئیچ میانی یا فیبر نوری، بررسی شود.

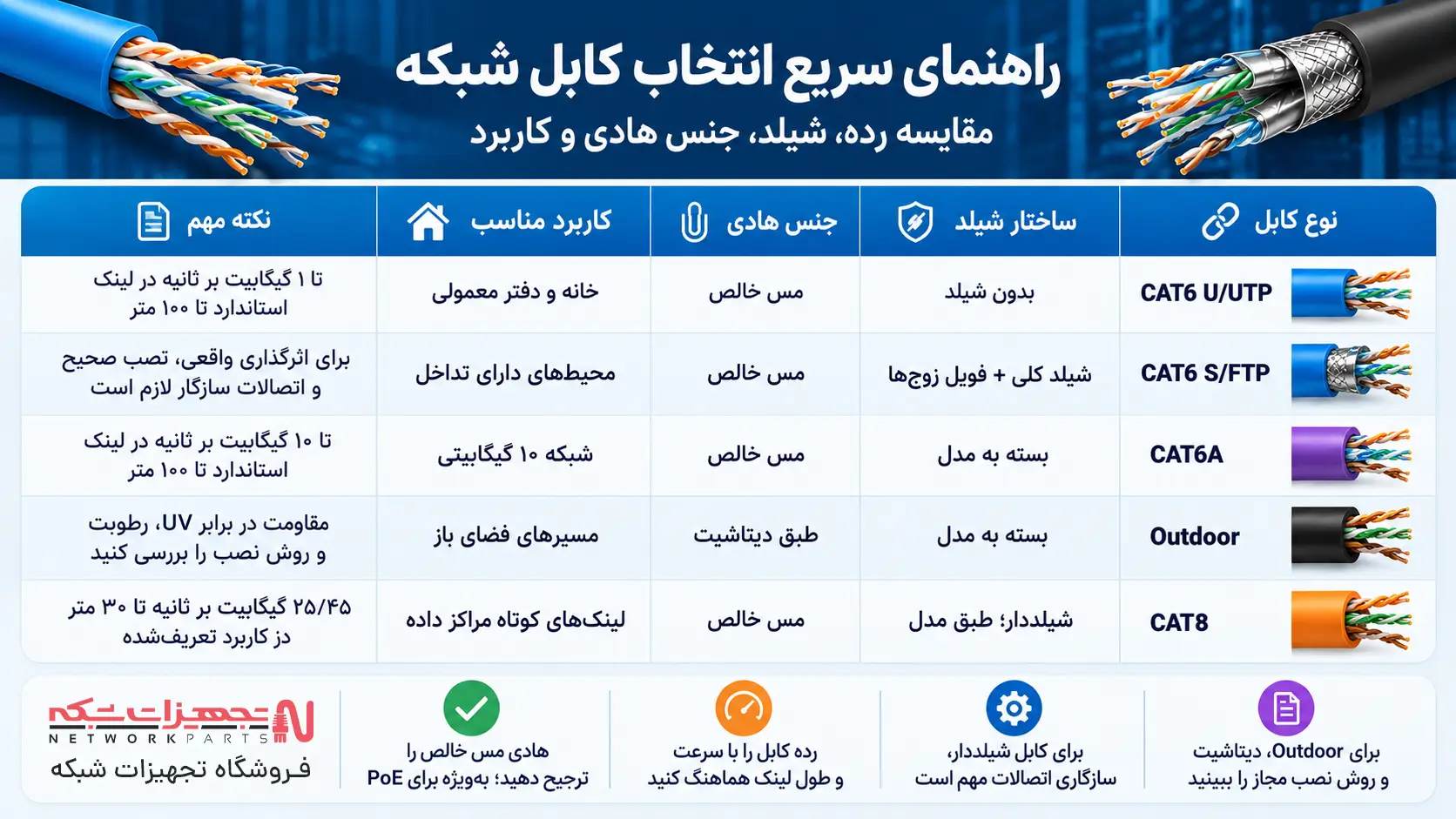

| شرایط پروژه | گزینه قابل بررسی | نکته تعیینکننده |
|---|---|---|
| دفتر یا منزل معمولی | CAT6 U/UTP | کیفیت کابل و اجرای صحیح |
| شبکه ۱۰ گیگابیتی تا ۱۰۰ متر | CAT6A | انطباق کل لینک با استاندارد |
| مسیر نزدیک تجهیزات قدرت | کابل شیلددار مناسب | طراحی مسیر و همبندی صحیح |
| محیط صنعتی خشن | کابل مناسب کاربرد صنعتی | روکش، دما، سایش و تداخل |
| دوربین فضای باز | کابل Outdoor متناسب با محل نصب | UV، رطوبت و روش نصب |
| تجهیزات PoE | کابل مسی استاندارد | مقاومت هادی، افت ولتاژ و بار |

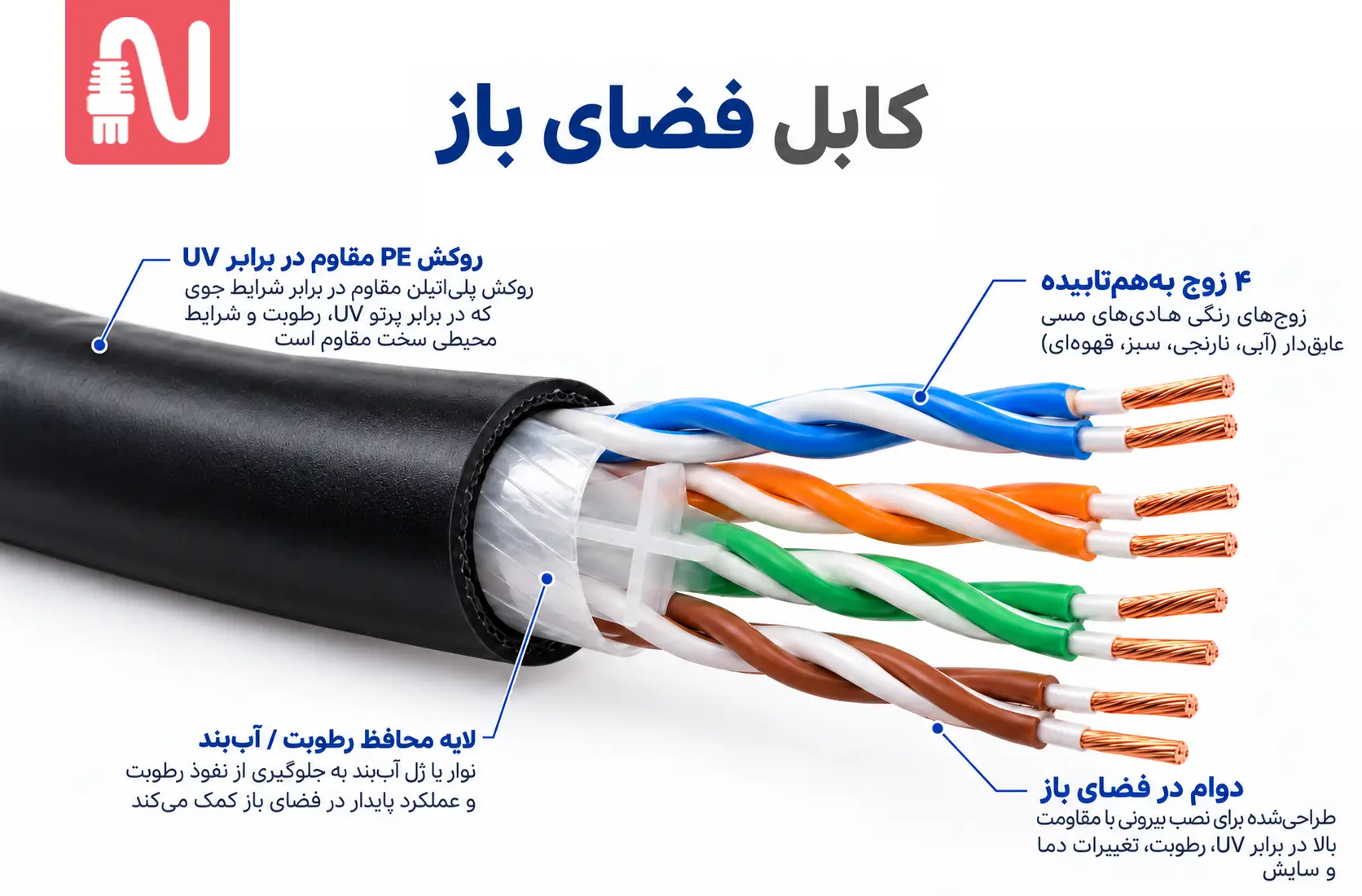

کابل شبکه Outdoor یا کابل مناسب فضای باز، برای نصب در محیط‌هایی طراحی میشود که کابل در معرض عواملی مانند تابش خورشید، رطوبت، تغییرات دما و تنش‌های محیطی قرار دارد. تفاوت اصلی این کابل با کابلهای معمولی داخلی، صرفاً وجود شیلد نیست؛ بلکه ساختار روکش، مقاومت محیطی و شرایط نصب مجاز آن اهمیت دارد.
برای مثال، کابلی که در یک ساختمان و داخل داکت نصب میشود، الزاماً برای عبور از فضای باز یا دفن مستقیم در خاک مناسب نیست. حتی اگر دو کابل از نظر رده شبکه یکسان باشند، ممکن است کاربرد مجاز و مقاومت محیطی متفاوتی داشته باشند.
کابل Outdoor هوایی یا روکار: برای مسیرهایی استفاده میشود که کابل در فضای بیرونی و در معرض شرایط جوی قرار دارد. مقاومت روکش در برابر اشعه فرابنفش (UV)، رطوبت و تغییرات دما باید مطابق مشخصات محصول باشد. در نصب هوایی، تحمل کشش و نیاز به مهار مکانیکی نیز اهمیت دارد.
کابل Outdoor داکتی: برای عبور از مسیرهای محافظت‌شده در فضای بیرون استفاده میشود. بااین‌حال، نصب در داکت به‌تنهایی به معنای ضدآب بودن کابل نیست؛ باید احتمال ورود آب و شرایط واقعی مسیر بررسی شود.
کابل مناسب دفن مستقیم: این نوع کابل باید برای نصب مستقیم در خاک طراحی و تأیید شده باشد. مقاومت در برابر رطوبت، فشار، آسیب مکانیکی و شرایط محیطی زیرزمینی در انتخاب آن اهمیت دارد. هر کابل دوروکش یا Outdoor را نمی‌توان بدون بررسی مشخصات سازنده مستقیماً دفن کرد.
مقاومت روکش در برابر تابش UV، در صورت نصب در معرض آفتاب
محدوده دمای کاری و دمای مجاز نصب
مقاومت در برابر رطوبت و نفوذ آب متناسب با شرایط پروژه
مقاومت مکانیکی و تحمل کشش، در صورت نیاز
مجاز بودن محصول برای نصب در داکت، فضای باز یا دفن مستقیم
جنس هادی و انطباق مشخصات انتقال با رده موردنیاز شبکه
نوع شیلد و الزامات نصب آن، در صورت انتخاب کابل شیلددار
نکته مهم این است که عبارت Outdoor به‌تنهایی مشخصات دقیق کابل را روشن نمی‌کند. پیش از خرید، باید دیتاشیت محصول و روش نصب مجاز آن را بررسی کنید.
یکی از معیارهای مهم در ارزیابی کابلکشی شبکه، بررسی عملکرد لینک نصب‌شده است. ظاهر مناسب کابل، درج CAT6 یا CAT6A روی روکش و حتی استفاده از برند معتبر، به‌تنهایی عملکرد صحیح کل مسیر را تضمین نمی‌کند.
برای ارزیابی کابلکشی ساخت‌یافته، دو محدوده آزمون رایج عبارت‌اند از لینک دائمی (Permanent Link) و کانال (Channel).
تست پرمننت برای بررسی بخش ثابت کابلکشی ساخت‌یافته به کار میرود. این محدوده معمولاً کابل افقی و اتصالات دائمی تعریفشده در مسیر را شامل میشود؛ پچکوردهای مورد استفاده برای اتصال تجهیزات به‌طور معمول جزو محدوده لینک دائمی نیستند.
این آزمون میتواند مشخص کند که بخش ثابت نصب‌شده، الزامات عملکردی رده موردنظر را برآورده میکند یا خیر.
تست چنل عملکرد مسیر ارتباطی کامل تعریفشده را بررسی میکند و پچکوردهای مربوط به آن را نیز در محدوده آزمون در نظر می‌گیرد.
ازآنجاکه پچ‌کوردها و اتصالات نهایی نیز بر عملکرد مسیر اثر می‌گذارند، نتیجه این آزمون میتواند دید جامع‌تری از عملکرد کانال مورد استفاده ارائه دهد.
| معیار | تست پرمننت | تست چنل |
|---|---|---|
| محدوده آزمون | بخش ثابت کابلکشی | کانال کامل تعریفشده |
| پچکوردهای تجهیزات | معمولاً خارج از محدوده آزمون | در محدوده آزمون |
| هدف | ارزیابی کیفیت نصب ثابت | ارزیابی عملکرد مسیر کامل |
| کاربرد | تحویل و تأیید کابلکشی ثابت | بررسی کانال ارتباطی مورد استفاده |
خیر. باید مشخص شود چه چیزی تست شده است: خود کابل، یک نمونه از محصول، لینک دائمی نصب‌شده یا کانال کامل.
همچنین دستگاه آزمون، استاندارد مرجع، رده مورد انتظار و گزارش نتایج اهمیت دارند. درج عباراتی مانند «تست پرمننت» یا «تست چنل» در نام محصول، به‌تنهایی ثابت نمی‌کند که یک لینک نصب‌شده گواهی معتبر دریافت کرده است. برای پروژه‌های حرفه‌ای، بهتر است گزارش آزمون متناسب با محدوده موردنظر دریافت و بررسی شود.
انتخاب کابل شبکه صرفاً براساس قیمت، رده درج‌شده روی روکش یا تعداد لایه‌های شیلد، ممکن است به خرید محصولی منجر شود که با نیاز واقعی پروژه سازگار نیست. برای انتخاب درست، باید مشخصات کابل، شرایط نصب و الزامات عملکردی شبکه را هم‌زمان در نظر گرفت.
کابل شیلددار در شرایط مناسب میتواند به کنترل تداخل کمک کند، اما برای همه شبکه‌ها ضروری نیست. در بسیاری از محیطهای اداری، کابل UTP استاندارد و باکیفیت پاسخ‌گوی نیاز شبکه است.
پیش از انتخاب کابل شیلددار، شدت تداخل، مسیر نصب، نوع تجهیزات اتصال و امکان اجرای صحیح شیلد را بررسی کنید. اگر زیرساخت به‌درستی طراحی نشده باشد، صرف استفاده از کابل شیلددار تضمینکننده عملکرد بهتر نیست.
عدد بالاتر در نام رده کابل، به‌تنهایی به معنای انتخاب بهتر برای هر پروژه نیست. برای مثال، CAT8 برای کاربردهای مشخص و لینک‌های کوتاه‌تر طراحی شده و لزوماً جایگزین اقتصادی یا فنی مناسبی برای تمام شبکههای مبتنی بر CAT6A نیست.
برای انتخاب رده مناسب، سرعت موردنیاز، طول لینک، سازگاری تجهیزات و امکان تأیید عملکرد کل مسیر را در نظر بگیرید.
یکی از اشتباهات مهم، خرید کابل CCA به‌جای کابل مسی استاندارد صرفاً به دلیل قیمت پایین‌تر است. هادی آلومینیومی با روکش مس مقاومت الکتریکی بیشتری دارد و ممکن است برای کاربردهای تغذیه تجهیزات از طریق کابل شبکه (PoE) مشکلاتی ایجاد کند.
در زمان خرید، جنس هادی را از روی مشخصات فنی معتبر بررسی کنید و صرفاً به توضیحات تبلیغاتی فروشنده اکتفا نکنید.
کابل مناسب فضای داخلی، الزاماً برای نصب در فضای باز، محیط مرطوب یا مسیرهای زیرزمینی مناسب نیست. روکش کابل باید با شرایط واقعی نصب سازگار باشد.
برای کابلکشی Outdoor، مقاومت در برابر UV، رطوبت و تغییرات دما و همچنین مجاز بودن روش نصب اهمیت دارد. برای محیطهای صنعتی نیز باید مقاومت مکانیکی و شیمیایی کابل متناسب با شرایط پروژه بررسی شود.
عبارت‌هایی مانند «تست پرمننت» و «تست چنل» تنها زمانی ارزش ارزیابی دارند که محدوده آزمون و نتایج آن مشخص باشند.
پیش از تحویل پروژه، بررسی کنید آزمون با دستگاه مناسب و براساس استاندارد موردنیاز انجام شده باشد. در پروژه‌های حرفه‌ای، دریافت گزارش آزمون و بررسی نتیجه آن از اتکا به برچسب یا ادعای فروشنده مطمئن‌تر است.
حتی کابل باکیفیت نیز در صورت نصب غیراصولی ممکن است عملکرد مطلوبی نداشته باشد. خم‌شدن بیش از حد کابل، کشش نامناسب، آسیب به روکش، بازشدن بیش از اندازه تاب زوجها و سربندی ضعیف از عوامل مؤثر بر عملکرد لینک هستند.
بنابراین، هزینه و کیفیت اجرای کابلکشی را نیز بخشی از هزینه واقعی پروژه در نظر بگیرید.
انتخاب کابل شیلددار تنها یکی از مراحل کنترل تداخل است. اگر نصب و اتصال اجزای سیستم به‌درستی انجام نشود، ممکن است نتیجه نهایی با انتظار طراح شبکه متفاوت باشد.
تا حد امکان، مسیر کابل شبکه را از مسیر کابلهای برق و منابع قوی تداخل جدا کنید. فاصله موردنیاز به شرایط نصب، نوع مسیر، مقررات اجرایی و مشخصات پروژه بستگی دارد؛ بنابراین نمی‌توان یک فاصله ثابت را برای تمام شرایط توصیه کرد.
در صورت نیاز به عبور کابل شبکه از مسیر برق، رعایت الزامات اجرایی و استفاده از روش مناسب جداسازی اهمیت دارد.
در کابلکشی شیلددار، کانکتورها، کیستونها، پچپنلها و سایر اجزا باید با ساختار کابل سازگار باشند. استفاده از کابل شیلددار در کنار اجزایی که برای آن طراحی نشده‌اند، میتواند پیوستگی شیلد را مختل کند.
در سیستم‌های شیلددار، طراحی صحیح همبندی و اتصال زمین اهمیت زیادی دارد. این موضوع باید مطابق الزامات استاندارد، طراحی الکتریکی ساختمان و دستورالعمل سازنده انجام شود.
اتصال خودسرانه شیلد به زمین در یک نقطه دلخواه، راهکار عمومی و مناسبی برای همه پروژهها نیست. طراحی باید شرایط واقعی نصب و الزامات ایمنی را در نظر بگیرد.
خم‌کردن بیش از حد کابل، کشیدن آن با نیروی زیاد، له‌شدن زیر بست‌ها یا رعایت‌نکردن شعاع خمش مجاز میتواند عملکرد کابل را کاهش دهد. هنگام نصب باید محدودیت‌های مکانیکی درج‌شده در دیتاشیت رعایت شوند.
همچنین بازکردن بیش از حد تاب زوجها در محل سربندی میتواند بر عملکرد انتقال اثر بگذارد. بنابراین، کیفیت پانچ و نصب کانکتورها به‌اندازه انتخاب کابل اهمیت دارد.
پیش از ثبت سفارش، این موارد را بررسی کنید:
انتخاب کابل شبکه ضد نویز، بیش از آنکه به تعداد لایه‌های شیلد یا بالاتر بودن رده کابل بستگی داشته باشد، به شرایط محیط نصب، سرعت موردنیاز و کیفیت اجرای کابلکشی وابسته است. کابلهای شیلددار مانند S/FTP می‌توانند در شرایط مناسب به کاهش اثر تداخل الکترومغناطیسی کمک کنند؛ اما برای همه شبکه‌ها ضروری نیستند و بدون اتصالات سازگار و نصب اصولی، عملکرد مطلوب آن‌ها تضمین نمی‌شود.
برای شبکههای خانگی و اداری معمولی، کابل CAT6 U/UTP استاندارد و باکیفیت میتواند انتخاب مناسبی باشد. اگر به سرعت ۱۰ گیگابیت بر ثانیه در طول استاندارد ۱۰۰ متر نیاز دارید، CAT6A گزینه مناسبی برای بررسی است. در محیطهای صنعتی یا مسیرهای دارای تداخل قابلتوجه، انتخاب کابل شیلددار باید با توجه به شرایط واقعی پروژه و الزامات نصب انجام شود. همچنین برای فضای باز، مقاومت روکش در برابر UV و رطوبت و مجاز بودن روش نصب اهمیت دارد.
پیش از خرید، جنس هادی را بررسی کنید و برای کابلکشی استاندارد، بهویژه در کاربردهای تغذیه از طریق اترنت (PoE)، کابل مسی خالص منطبق با مشخصات موردنیاز را در اولویت قرار دهید. در پروژه‌های حرفه‌ای نیز بررسی دیتاشیت سازنده و دریافت گزارش معتبر تست لینک، اطمینان بیشتری از عملکرد کابلکشی فراهم میکند.
در نهایت، بهترین کابل شبکه ضد نویز، گران‌ترین کابل یا کابلی با بیشترین تعداد شیلد نیست؛ بلکه کابلی است که از نظر رده، جنس هادی، ساختار محافظتی و شرایط نصب، با نیاز واقعی شبکه شما مطابقت داشته باشد. با بررسی این معیارها می‌توانید انتخابی فنی، اقتصادی و قابل‌اعتماد داشته باشید و از هزینه‌های اضافی ناشی از خرید یا اجرای نامناسب کابلکشی جلوگیری کنید.
