ویدیو آموزش تعویض SFP سرور
ماژول SFP چیست
ماژول SFP (Small Form-factor Pluggable) یکی از پرکاربردترین قطعات در سرورها و تجهیزات شبکه است که امکان اتصال کابلهای فیبر نوری یا مسی را برای انتقال داده فراهم میکند. این ماژولها بهصورت ماژولار طراحی شدهاند؛ یعنی بهراحتی در اسلات کارت شبکه، سوئیچ یا روتر نصب میشوند و در صورت نیاز بدون خاموش کردن دستگاه (Hot Swap) قابل تعویض هستند. همین ویژگی باعث شده SFP به یک استاندارد رایج در دیتاسنترها، شبکههای سازمانی و حتی زیرساختهای مخابراتی تبدیل شود.
SFPها بسته به نوع کاربرد، میتوانند از کابلهای فیبر نوری Single-Mode برای مسافتهای طولانی (گاهی تا چندین کیلومتر) یا Multi-Mode برای فواصل کوتاهتر استفاده کنند. همچنین برخی مدلها از کابلهای مسی (RJ45 یا DAC) پشتیبانی میکنند که معمولاً در ارتباطات کوتاه داخل رک کاربرد دارند. انتخاب نوع مناسب ماژول، به عواملی مانند سرعت مورد نیاز (۱ گیگابیت، ۱۰ گیگابیت و بالاتر)، فاصله لینک، نوع پورت کارت شبکه و سازگاری با برند تجهیز بستگی دارد.
این ماژولها در سرورهای برندهایی مانند HPE، Dell Technologies، Cisco UCS، Lenovo و Supermicro مورد استفاده قرار میگیرند. بسیاری از این برندها مکانیزمهای کنترلی در سطح فریمور دارند که تنها ماژولهای تاییدشده را بدون هشدار شناسایی میکنند. به همین دلیل، استفاده از ترنسیور ناسازگار ممکن است منجر به نمایش خطای Unsupported Transceiver، کاهش سرعت لینک یا حتی قطع کامل ارتباط شود.
از آنجا که SFP نقش مستقیمی در پایداری ارتباط شبکه دارد، خرابی فیزیکی، آلودگی کانکتور فیبر، آسیب ناشی از الکتریسیته ساکن یا حتی ناسازگاری نرمافزاری میتواند باعث افت عملکرد، افزایش Packet Loss یا Down شدن لینک شود. در چنین شرایطی، بررسی و در صورت لزوم تعویض ماژول SFP سرور به یک اقدام ضروری در فرآیند نگهداری تجهیزات شبکه تبدیل میشود.
در این راهنما از وبسایت تجهیزات شبکه، با مهمترین نکات ایمنی، مراحل گامبهگام تعویض، الزامات سازگاری و توصیههای کاربردی برای برندهای مختلف آشنا خواهید شد تا بتوانید این عملیات را با اطمینان و بدون ایجاد اختلال در سرویس انجام دهید.
ماژول SFP+ چیست و چه تفاوتی با SFP دارد؟
ماژول SFP+ (Enhanced Small Form-factor Pluggable) نسخه ارتقاءیافته SFP است که برای پشتیبانی از سرعتهای بالاتر طراحی شده و عمدتاً در شبکههای 10 گیگابیتی مورد استفاده قرار میگیرد. در حالیکه SFP معمولی حداکثر از سرعت 1Gbps پشتیبانی میکند، SFP+ میتواند انتقال داده را با سرعت 10Gbps انجام دهد و به همین دلیل در دیتاسنترها، زیرساختهای مجازیسازی، ارتباط بین سرورها (Server-to-Server) و لینکهای Uplink سوئیچها کاربرد گستردهای دارد.
از نظر فیزیکی، SFP و SFP+ ابعاد یکسانی دارند و در بسیاری از موارد از همان اسلات استفاده میکنند، اما از نظر الکترونیکی و پهنای باند کاملاً متفاوت هستند. پورت SFP+ معمولاً از ماژول SFP نیز پشتیبانی میکند (Backward Compatibility)، اما برعکس آن امکانپذیر نیست؛ یعنی نمیتوان یک ماژول SFP+ را داخل پورت 1Gb SFP استفاده کرد.
ماژولهای SFP+ در انواع مختلفی عرضه میشوند:
10G SR برای فیبر Multi-Mode (فواصل کوتاه داخل دیتاسنتر)
10G LR برای فیبر Single-Mode (فواصل طولانیتر)
10G DAC کابلهای Direct Attach Copper برای ارتباط داخل رک
10G RJ45 برای ارتباط مسی (Twisted Pair)
این ماژولها در سرورهای برندهایی مانند HPE، Dell Technologies، Cisco UCS و Lenovo بهصورت گسترده استفاده میشوند. در برخی مدلها، سیستم مدیریتی مانند iLO یا iDRAC میتواند وضعیت لینک 10Gb را مانیتور کرده و هشدار ناسازگاری ماژول را نمایش دهد.
به دلیل سرعت بالاتر، SFP+ نسبت به SFP حساستر است و کیفیت کابل، تمیزی کانکتور فیبر و سازگاری Firmware اهمیت بیشتری پیدا میکند. کوچکترین آلودگی در کانکتور فیبر میتواند باعث افت سیگنال یا افزایش خطای CRC شود. همچنین استفاده از کابل نامناسب (مثلاً فیبر OM2 بهجای OM3/OM4 برای 10G SR) ممکن است باعث کاهش فاصله قابل پشتیبانی شود.
بهطور کلی، اگر در حال طراحی یا ارتقاء شبکه سرور هستید و نیاز به پهنای باند بالاتر، کاهش Latency و عملکرد پایدارتر دارید، استفاده از SFP+ انتخاب استاندارد در محیطهای حرفهای محسوب میشود. برای آشنایی بیشتر با هر دو استاندارد و مقایسه بین SFP و SFP+، پیشنهاد میکنیم این مقاله را نیز مطالعه بفرمایید.
نکات ایمنی پیش از شروع تعویض SFP سرور
تعویض ماژول SFP کار پیچیدهای نیست، اما به دلیل حساسیت تجهیزات شبکه، رعایت نکات ایمنی ضروری است:
جلوگیری از الکتریسیته ساکن (ESD):
- حتماً از دستبند ضد الکتریسیته ساکن (ESD Wrist Strap) استفاده کنید.
- کابل دستبند را به بخش فلزی و بدون رنگ رک یا محفظه سرور وصل کنید.
- در نبود دستبند، میتوانید بهطور مرتب دست خود را به بدنه فلزی بزنید تا بار الکتریکی تخلیه شود.
برچسبگذاری کابلها:
پیش از جداسازی کابلهای فیبر نوری، مطمئن شوید که برچسبگذاری شدهاند. این کار مانع از اشتباه در اتصال مجدد میشود.
سازگاری ماژول ترنسیور جایگزین:
ماژول جدید باید با سرور و کارت شبکه سازگار باشد. برای مثال:
- در سرورهای HPE، تنها SFPهای تاییدشده توسط فریمور بهدرستی شناسایی میشوند.
- Dell EMC از طریق iDRAC هشدار سازگاری میدهد.
- Cisco UCS هم در صورت ناسازگاری، ارتباط را فعال نمیکند.

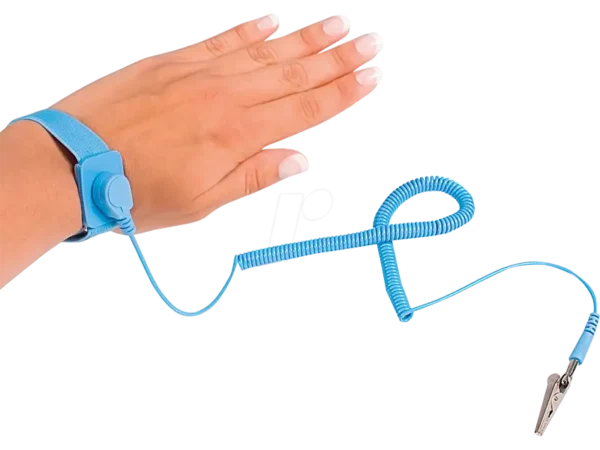

نمونه دستبند ضد الکتریسیته ساکن (ESD Wrist Strap)
مراحل تعویض ماژول SFP سرور (گامبهگام)
۱. شناسایی محل ماژول
در سرورهای HPE، چراغ UID روی کارت آداپتور محل دقیق ماژول را مشخص میکند (آبی و ثابت).
در سرورهای Dell EMC، از منوی iDRAC میتوان ماژولها را مانیتور کرد.
در Cisco UCS معمولاً از نرمافزار مدیریتی UCS Manager استفاده میشود.
۲. جدا کردن کابل فیبر یا مسی
زبانه بالای کانکتور فیبر (Fiber Channel) یا کابل مسی را فشار دهید.
کابل را بهآرامی بکشید تا جدا شود.
در صورت عدم استفاده فوری، روی کانکتور درپوش گرد و غبار قرار دهید.
۳. خارج کردن SFP قدیمی
زبانه یا دسته ماژول SFP را گرفته و به سمت بیرون بکشید.
ماژول را با احتیاط خارج کنید و روی سطح عاری از الکتریسیته قرار دهید.
۴. آمادهسازی SFP جدید
پوشش محافظ گرد و غبار را از روی کانکتور بردارید.
در صورت امکان، کانکتور فیبر را با ابزار تمیزکننده پاک کنید.
مطمئن شوید ماژول با کارت آداپتور و برند سرور سازگار است.
۵. نصب SFP جایگزین
ماژول جدید را بهآرامی داخل شیار کارت شبکه قرار دهید.
آن را فشار دهید تا در جای خود قفل شود.
کابل فیبر یا مسی را دوباره متصل کنید.
۶. بررسی عملکرد
چراغ وضعیت (Link/Activity) باید روشن یا چشمکزن شود.
در Dell EMC میتوانید وضعیت را از iDRAC بررسی کنید.
در Cisco UCS از UCS Manager استفاده کنید.
در HPE، سلامت ماژول از طریق iLO یا سیستمعامل قابل مانیتور است.
نمونه ماژول SFP برای سرور
نکات تکمیلی
تمیزکاری: همیشه از ابزار تمیزکننده فیبر برای جلوگیری از گرد و غبار استفاده کنید.
عدم استفاده از کابل نامناسب: استفاده از کابل مسی یا فیبر ناسازگار میتواند به ماژول آسیب بزند.
جلوگیری از خمیدگی: کابل فیبر را بیش از حد خم نکنید تا از شکستگی جلوگیری شود.
SFP اورجینال: پیشنهاد میشود از ماژولهای تاییدشده برند استفاده کنید تا از مشکلات فریمور جلوگیری شود.
جمع بندی
تعویض SFP سرور یکی از کارهای ضروری در نگهداری تجهیزات شبکه است. اگرچه برندهای مختلف مثل HPE، Dell، Cisco و Lenovo ابزارها و هشدارهای خاص خود را دارند، اما مراحل اصلی تقریباً یکسان است: جداسازی ایمن کابل، خارج کردن ماژول قدیمی، نصب SFP جدید و بررسی وضعیت اتصال.
با رعایت نکات ایمنی (بهویژه استفاده از دستبند ضد الکتریسیته ساکن) و انتخاب ماژول سازگار، میتوانید مطمئن باشید که سرور شما بدون اختلال به فعالیت خود ادامه خواهد داد.
پرسشهای متداول (FAQ)
۱. آیا تعویض SFP در همه برندها مشابه است؟
بله، مراحل اصلی تقریباً یکسان است، اما ابزارهای نرمافزاری هر برند (مثل iDRAC در Dell یا iLO در HPE) ممکن است روش مانیتورینگ را متفاوت کنند.
۲. چه زمانی باید SFP تعویض شود؟
شناسایی نشدن توسط سیستم
کاهش سرعت یا اختلال در ارتباط
آسیب فیزیکی یا خرابی کانکتور
۳. تفاوت SFP، SFP+ و QSFP چیست؟
SFP: تا ۱ گیگابیت بر ثانیه
SFP+: تا ۱۰ گیگابیت بر ثانیه
QSFP: پشتیبانی از چندین کانال همزمان (۴×۱۰ یا ۴×۲۵ گیگابیت)
۴. آیا استفاده از SFP غیر اورجینال مشکلی دارد؟
ممکن است در برندهایی مثل HPE و Cisco ماژول غیر اورجینال شناسایی نشود یا هشدار ناسازگاری بدهد. در Dell و Lenovo معمولاً کار میکند، اما همچنان توصیه میشود از مدلهای تاییدشده استفاده کنید.
